主要用途：基础设施的倾斜状态，精度：0.01度；（如，承重墙、支撑柱、横梁，板块）通过简单转化，作为物体一端的位移监测；（如，山体滑坡，轨道形变）
通过数学模型，获取盾构隧道中的横向、纵向收敛数据。

壳体： 铝合金压铸件12（环氧聚酯树脂粉末涂料）
防护等级： >= IP66
工作温度： -40 to 85°C
防火： 阻燃
认证： CE, FCC, ACMA, RoHS, REACH
*Purchasable from Leica Geosystem
  •   6305类型 - WiSenMeshWAN® 全向倾角传感支点
      基本信息

    电池供电

    		 Qty. x 1工业级1号电池（3.6V D-Cell ER34615）

    精度截止电压

    		 2.7VDC

    Mesh截止电压

    		 2.1VDC

    电池支架

    		 专用铝制支架

    工作电流

    		 Max. 65mA (Typ. 50mA)

    Mesh存储空间

    		 Min. 450条信息

    尺寸

    		 80 x 75 x 57mm

    重量

    		 0.43kg
      主传感器

                          传感器种类

    		 X，Y，Z轴倾角值

                          量程

    		 -90° to +90°

                         精度

    0.002° (7.2'' or 0.0349mm/m) @ [-2.0°, 2.0°] & 优于

    0.01° (36'' or 0.1745mm/m) @任意1°变化@(-90°, 90°)

    分辨率

    		 0.0001° (0.36″ or 0.001745mm/m)
      标准辅助参数

    温度

    		 量程: -40 to 85°C；精度: ±1°C，典型精度0.5°C；分辨率: 0.1°C

    电压

    		 精度: ± 0.1V
      WSN超低功耗人工智能组网协议
    无线协议 WiSenMeshWAN® Protocol
      倾角旋转方向识别

    倾角旋转标识



    1)    标识解释：将本规格书处于水平面放置，绕0点将X轴向重力方向倾斜，

           则X轴的读数减小，反之增大。其余两轴同理；
    2)    支点固定须保障坚固、稳定。安装后的任何触碰，将有可能影响监测度数；
    3)    为了方便后期数据解读，支点安装时宜令任意两轴处于水平状态。

                          如下图所示，从状态1到状态2，倾角度数变小。从状态1到状态0，倾角度数变大。


     Product 2D Show
      安装相关信息，请参见https://www.wisencn.com/accessory.



  • Common Information

    Type Specific

    Product Calibration Certificate: Downloadable from WiSen® Visualisation Platform, under /Download & Upload/Calibration & Document & Software/Calibration.
    Note: Every unit from WiSen has been fully electrically tested, calibrated, radio verified and mesh examined while individual calibration certificate is issued before shipped to our global customers.

  • CE

    FCC

    ACMA Certified

    Others

  • Common Software

    Leica GeoMos Specific

    Note: Downloadable from WiSen® Visualisation Platform, under /Download & Upload/Calibration & Document & Software/Software.
    WiSen® Programmer.zip: Firmware upgrade via WiSen Program Lead;
    WiSen® SD Reader.zip: Data download or rescue from in a unit with SD card storage;
    WiSen® Standard Serial Port Monitoring Software.zip: Data communication via a gateway on a Windows PC;
    Please refer to "Technical Document" for instructions.
    WiSen Downloader Installer v1.2.0.msi: Software to integrate Wisen data into Leica GeoMoS.
ꁆ ꁇ

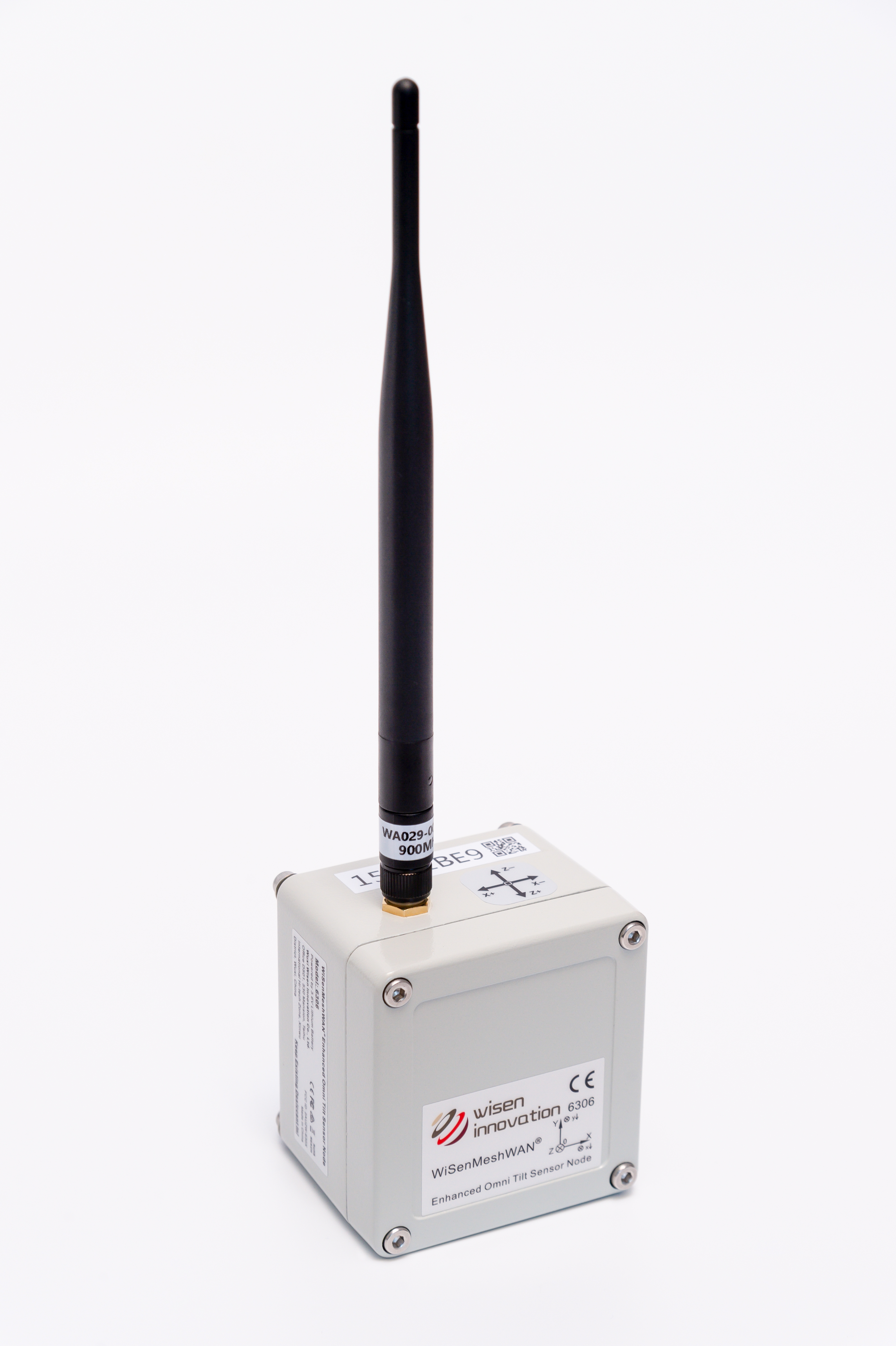

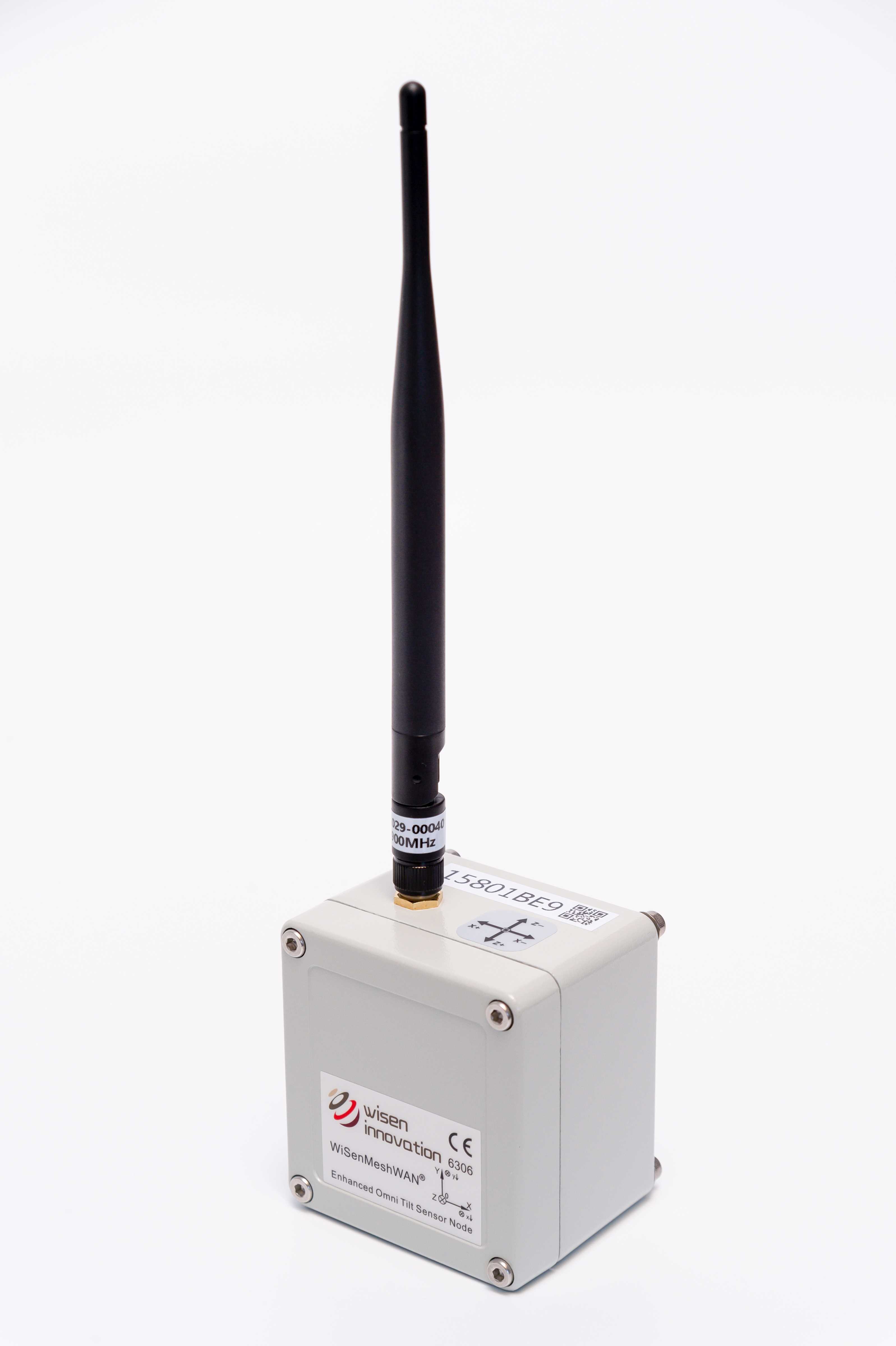

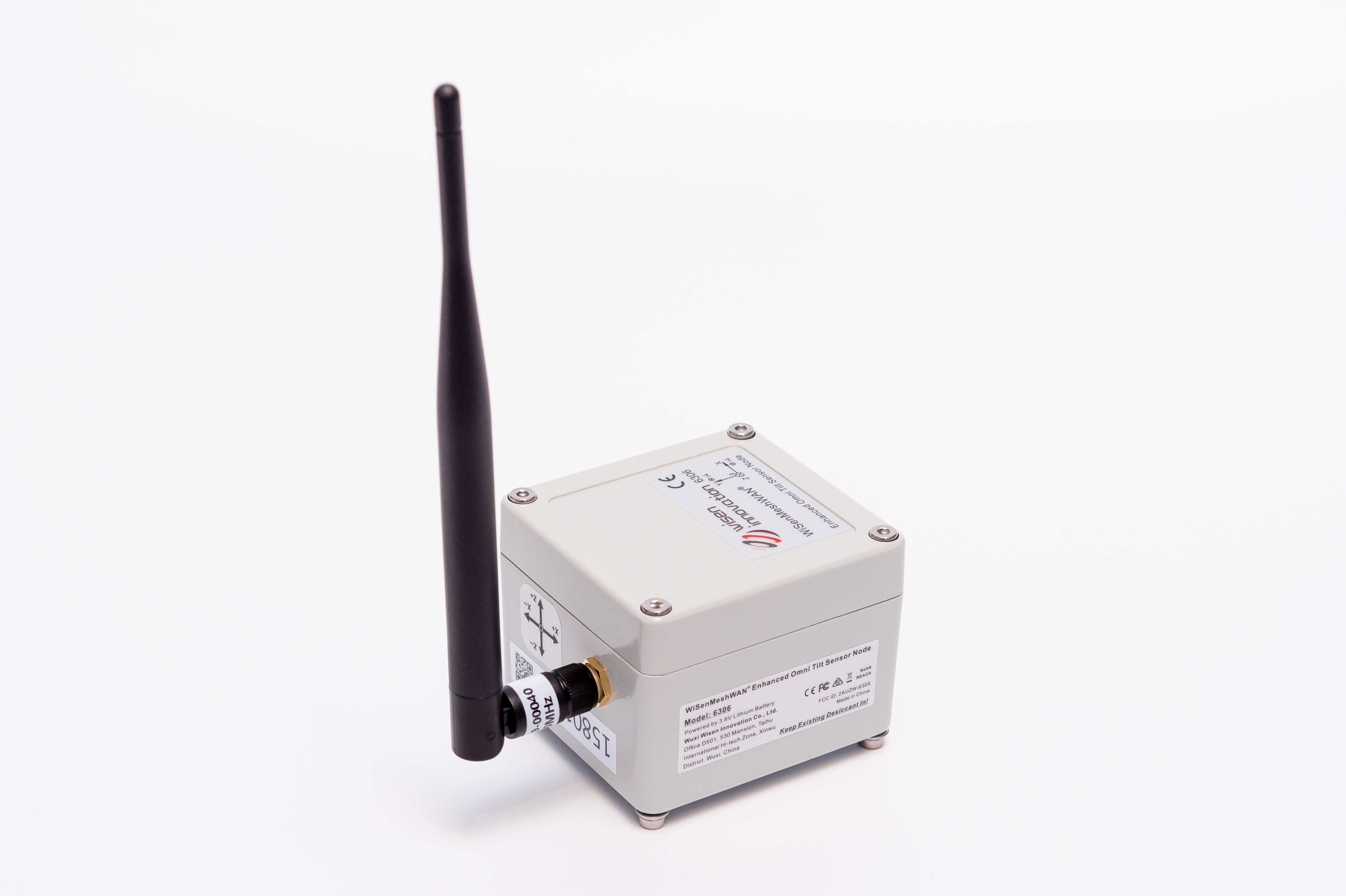

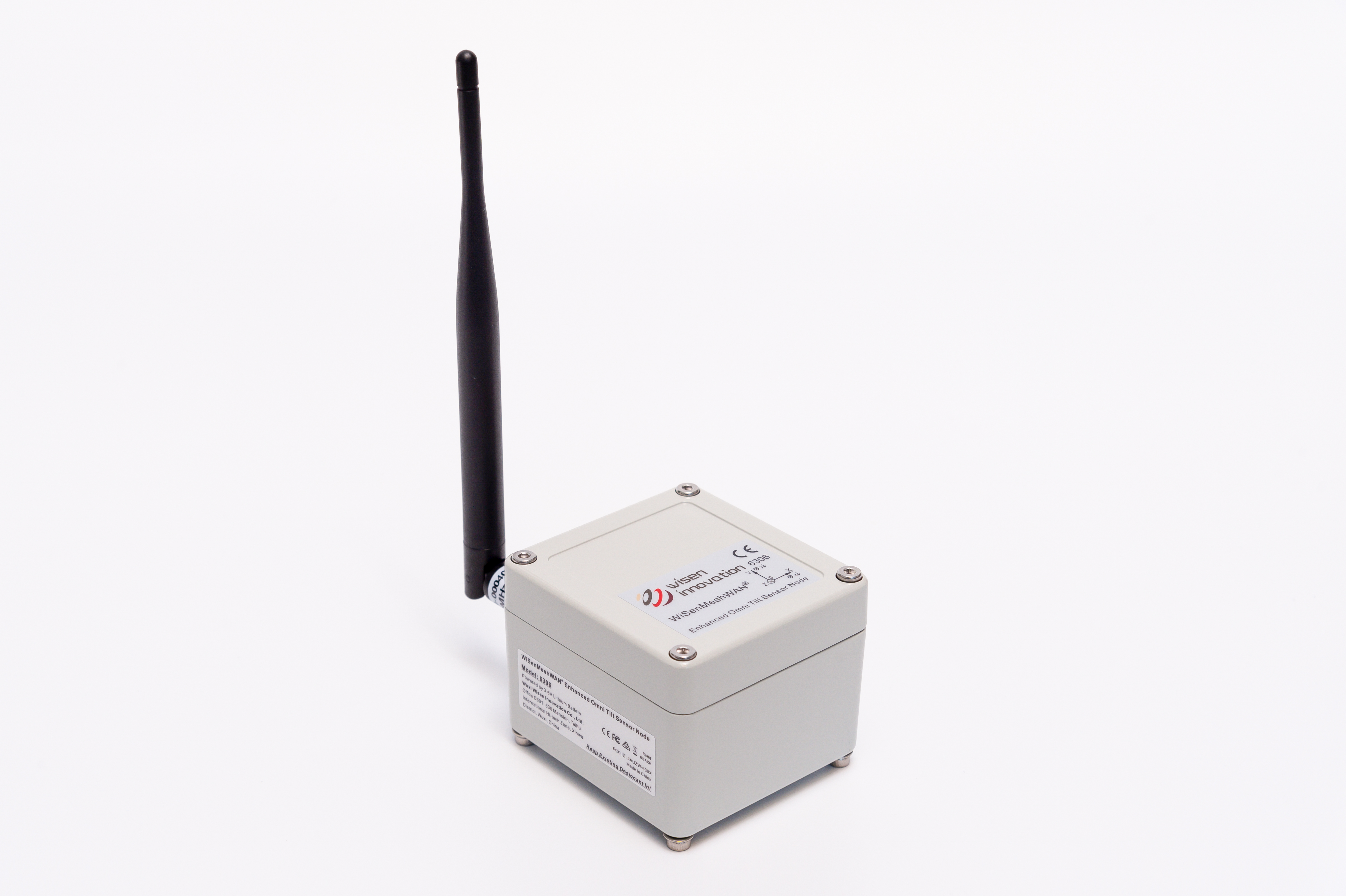

6305/6306系列 - 全向倾角传感支点

WiSenMeshWAN® 产品 @ 915, 868, 433MHz频段
